產品名稱：

美標不銹鋼閘閥

所屬分類：

閘閥系列

產品簡介：

集團生產的Z40H美標閘閥適用于 ANSI Class150~2500、PN20~42、JIS10~20K，工作溫度 -29~425℃（碳鋼）及 -40~500℃（不銹鋼）的名種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

在線咨詢聯系我們

產品詳情

【產品用途】

【產品特點】

①產品設計制造符合國外要求，密封可靠，性能優良。

②結構設計緊湊合理，造型美觀。

③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。

④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。

⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

【執行標準】

設計與制造：API 600

法蘭尺寸：ANSI B16.5

結構長度：ANSI B16.10

壓力~溫度：ANSI B16.34

檢驗與試驗：API 598

【性能參數】

公稱壓力（Lb)	強度試驗		水密封試驗		氣密封試驗
公稱壓力（Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.6	60
300	7.8	1125	5.6	815	0.6	60
600	15.3	2225	11.2	1630	0.6	60

【主要零件材料】

閥體、閥蓋、閘板	WCB	1Cr18Ni9Ti	CF8(304)	CF3(304L)	1Cr18Ni12Mo2Ti	CF8M(316)
密封面	Cr13或硬質合金	本體（W）或硬質合金（Y）
閥桿及內件	2Cr13	1Cr18Ni9Ti	0Cr19Ni9(304)	00Cr19Ni11(304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2(316)
填料	柔性石墨
墊片	不銹鋼纏繞墊片
適用介質	水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質
適用溫度	-29~425℃	-40~500℃

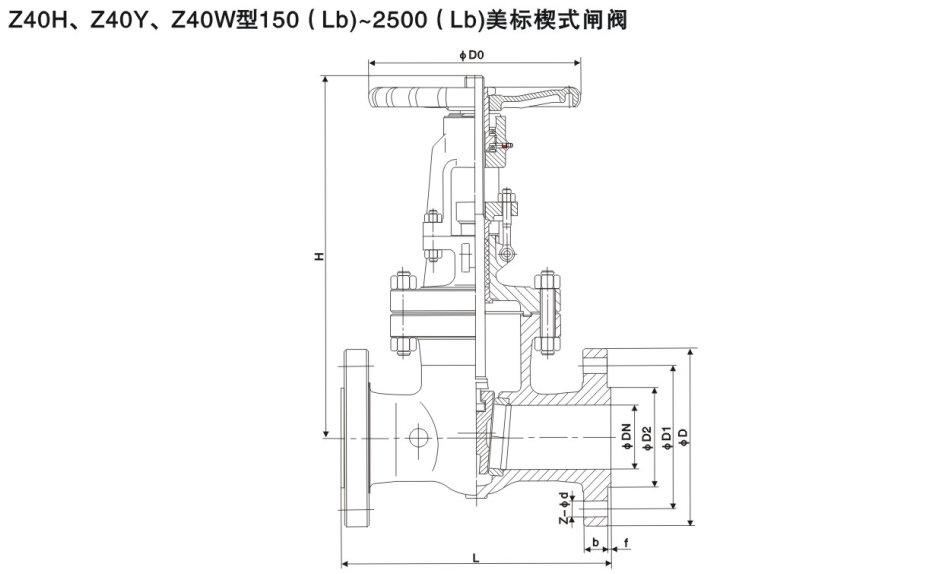

【主要外形和連接尺寸】

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b	Z-d	H	D0
150LB
50	178	150	120.5	92	16	4-Φ19	323	200
65	190	180	139.5	105	18	4-Φ19	347	250
80	203	190	152.5	127	19	4-Φ19	383	250
100	229	230	190.5	157	24	8-Φ19	457	300
125	254	255	216	185.7	24	8-Φ22	632	300
150	267	280	241.5	216	26	8-Φ22	635	350
200	292	345	298.5	270	29	8-Φ22	762	350
250	330	405	362	324	31	12-Φ25	895	400
300	356	485	432	381	32	12-Φ25	1080	500
350	381	535	476	413	35	12-Φ29	1295	600
400	406	595	540	470	37	16-Φ29	1435	600
300LB
50	216	165	127	92	22	8-19	330	250
65	241	190	149	105	25	8-22	368	250
80	283	210	168.5	127	29	8-22	394	300
100	305	255	200	157	32	8-22	473	300
125	381	280	235	186	35	8-22	660	350
150	403	320	270	216	37	12-22	711	350
200	419	380	330	270	41	12-25	813	400
250	457	445	387.5	324	48	16-29	1003	500
300	502	520	451	381	51	16-32	1137	600
350	762	585	514.5	413	54	20-32	1489	600
400	838	650	571.5	470	57	20-32	1581	650
